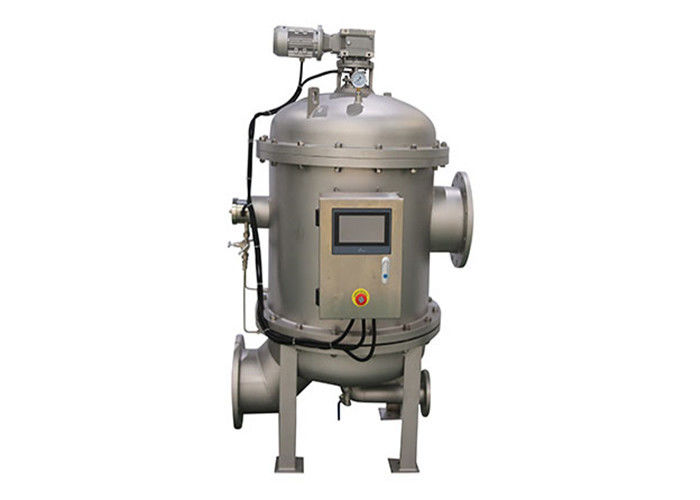

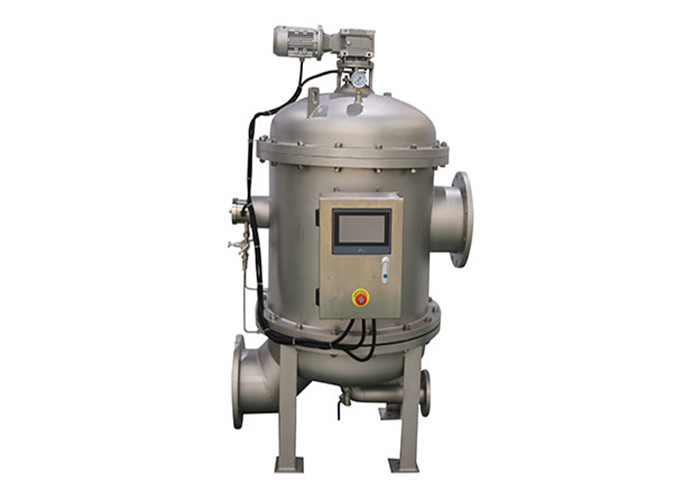

Série automatique de lissage du système de logement de filtre BCM pour le dessalement d'eau de mer

Qualité lissant les fournisseurs de série du système de logement de filtre BCM et l'exportateur automatiques - tous les produits fabriqués en Chine.

Système de logement complètement automatique de filtre de nettoyage d'individu

Série de logement de lavage arrière complètement automatique de BCM de filtre

Le BCM de logement de lavage arrière complètement automatique de filtre convient à filtrer l'écoulement élevé, grande vitesse, impureté liquide de particules de basse viscosité.
Le BCM de logement de lavage arrière complètement automatique de filtre est des produits mécaniques et électriques, avec des avantages de conception raisonnable, d'efficacité élevée de filtration, de bas frais d'exploitation, de filtration continue dans le procédé de lavage arrière, etc., qui est très utilisé dans la métallurgie, le produit chimique, le courant électrique, l'eau d'injection de gisement de pétrole, l'eau de ballast, le traitement de l'eau favorable à l'environnement, etc….

Principe de fonctionnement du logement de lavage arrière complètement automatique de filtre de BCM :
Le liquide filtré découle de l'admission dans le logement de filtre, puis entrant par le plat de fixation dans le logement de filtre, le liquide découle de l'élément filtrant à l'intérieur dans l'extérieur, et coule alors du débouché de navire de filtre ; Les impuretés produites à partir du filtre de lavage arrière coule de la décharge d'eaux d'égout.

Comment fonctionne-t-cela ?
Quand le liquide traverse l'élément filtrant, les particules solides seront emprisonnées dans le côté intérieur de l'élément filtrant. Avec l'augmentation des polluants, la différence de pression entre le côté souillé et le côté propre du filtre augmente graduellement. Quand la différence de pression atteint la valeur réglée, le mètre de différence de pression envoie un message et les mises en chantier de filtre procédé de lavage arrière automatique.

procédé de lavage arrière :
des commandes du moteur 1.Gear lavant le bras pour tourner en rond par l'arbre de renvoi, l'angle de rotation du bras de lavage est commandées par un commutateur de positionnement photoélectrique, qui le fera aligner sur le filtre nettoyé.
la soupape de vidange 2.The est ouverte, de sorte que la différence de pression forme entre l'élément filtrant du drainage extérieur (côté propre) et de polluant.
3.Under l'action de la différence de pression, écoulement liquide de la volonté propre de côté découle du filtre nettoyé dehors dans l'intérieur pour suivre de retour le procédé de lavage, des polluants accumulés dans le côté intérieur du tamis filtrant seront enlevés et écoulement le filtrer à l'aide de la décharge d'eaux d'égout.
l'heure 4.The de lavage arrière de chaque elment de filtre a été placée, ainsi quand le temps de lavage arrière est atteint, la soupape de décharge de pollution sera étroite, et ce procédé de lavage arrière d'élément filtrant est terminé, puis le moteur de vitesse conduira le bras de lavage pour se tourner encore, conduisant de retour le lavage vers le prochain ensemble de filtres, valve d'eaux d'égout sera ouvert encore., et ainsi de suite pour conduire de retour le procédé de lavage à chaque maille.
5. Après tout le nettoyage de filtre est accompli, les retours de lavage de bras à la position originale sous le contrôle du commutateur photoélectrique, qui signifie qu'un cycle de lavage arrière est extrémité.
6.Because le lavage arrière lave un ensemble de filtres consécutivement, donc pendant le processus le filtre peut maintenir un état liquide continu de filtration.

Placez de retour le procédé de lavage :
arrangement de la pression 1.Differential : le filtre a la mesure de différence de pression, qui est utilisée pour placer la différence de pression de filtre.
arrangement 2.Time : la boîte de contrôle a le dispositif d'arrangement de temps, qui peut être utilisé pour ralentir le cycle de procédé de lavage selon des besoins des utilisateurs. L'arrangement de différence de pression et l'arrangement de temps sont processus de lavage arrière automatique de configuration, les deux arrangements existent en même temps, alors que l'arrangement de pression est antérieur.
début 3.Manual : En plus de l'arrangement et du temps de différence de pression plaçant le procédé de lavage arrière automatique, il y a également clé d'ESSAI pour commencer manuellement le processus, qui est employé pour la correction et l'entretien.

Caractéristiques de conception du logement de lavage arrière complètement automatique de filtre de BCM :
la structure 1.The mécanique interne de l'équipement de filtration utilisant la technologie brevetée, réalise la fonction de lavage arrière dans le sens vrai, qui peut complètement enlever les impuretés de filtre, nettoyer chaque coin sans angle mort, flux sans atténuation, et garantir l'efficacité de filtration et la longue durée de vie.
l'équipement 2.Filter choisit 304, 316L, 2205, élément filtrant de cale de matériaux de MONEL, avec des avantages de la grande intensité, haute précision, résistance à la corrosion, et l'exactitude de filtrage de maximum est jusqu'à 25 microns.
3.Through sa propres récupération et fonction de tension, équipement de filtrage a pu réaliser le lavage arrière automatique, et peut traiter la fluctuation instable de qualité de l'eau sans intervention manuelle.
le système de contrôle de l'équipement 4.Filter est opération sensible et précise, et peut avec souplesse ajuster la valeur d'arrangement de différence de pression et de temps du lavage arrière basée sur l'exactitude différente de l'eau et de filtre.
5.During le procédé de lavage arrière, chaque navire de filtre est de retour lavage conduit consécutivement ; ce qui assure la sécurité de tamis filtrant, nettoyage efficace, alors que d'autres filtres ne sont pas affectés et ne continuent pas à être filtrés.
l'équipement 6.Filtering ont les pièces moins vulnérables, aucun matériel consommable, avec la bas opération et coûts de maintenance et l'exécution et la gestion faciles.
l'équipement du filtre 7.The est compact et raisonnable conçus, avec une petite taille, qui est flexible et commode pour l'installation et le mouvement.
l'équipement 8.Filtration utilise la soupape de vidange pneumatique, avec une courte durée de procédé de lavage arrière, moins de consommation d'eau, protection de l'environnement et économique.
l'état fonctionnant de l'équipement 9.Filtering est montré par l'écran tactile, et l'arrangement de différence de pression et de temps est commode pour la vue.

Domaine d'application :
Dessalement d'eau de mer, eau de refroidissement de circulation et eau de reinjection de gisement de pétrole, l'eau de ballast pour le bateau, l'eau de réutilisation de chaudière, filtration arrière d'osmose d'ultra-filtration, traitement préparatoire d'échange ionique, filtre de papier de bec.
